Система орбитальной сварки - WTS40

Система орбитальной сварки: разработана для автоматической сварки труб и трубных решеток во всех положениях. По сравнению с ручной сваркой она более эффективна, надежна, удобна и красива.

Делиться:

Расследование
Функции
Технические характеристики
Заявление
Аксессуары
Скачать

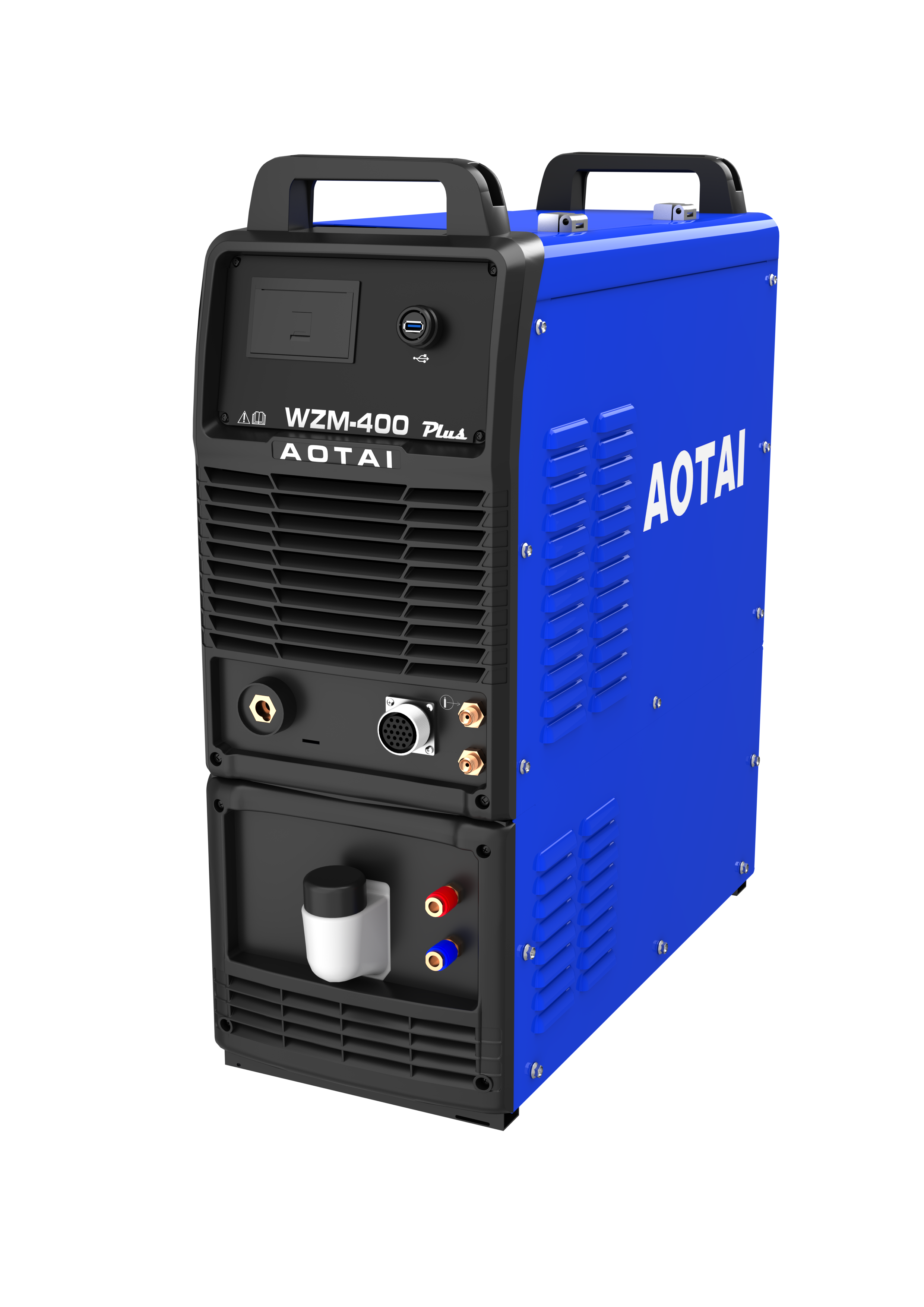

Особенности и преимущества (источник питания WZM400):

  • Программируемая автоматическая цифровая система, точный контроль процесса сварки.

  • Точная настройка параметров сварки в режиме реального времени на пульте дистанционного управления, идеальный контроль процесса сварки.

  • Высокоинтегрированный дизайн, компактная конструкция, легкость перемещения.

  • Функции: выход CC или импульсного тока/контроль вращения/контроль подачи проволоки/контроль защитного газа и т. д.

  • Нехватка воды, перегрев, аварийная остановка и другие функции защиты, безопасные и надежные.


Особенности и преимущества (WTS40):
  • Небольшой размер, легкий вес, простота в эксплуатации, отсутствие требований к навыкам сварщика.

  • Гибкое и точное позиционирование, безопасное и надежное.

  • Сварка закрытого типа обеспечивает качество сварного шва.

  • Бесконечная структура вращения позволяет избежать использования воды, электроэнергии и газовой обмотки.

  • Водяное охлаждение, высокий рабочий цикл

Техническая спецификация


ВЗМ400
Номинальное входное напряжение/частота (В/Гц) 3 фазы, 380 В переменного тока ± 10 %, 50/60 Гц
Номинальная входная мощность (кВА) 13,5
Сварочный ток 5~400А
Рабочий цикл (20 ℃) 400А 60%/315А 100%
Власть 13,5 кВА
Сохраняемые программы 60
Разделы 16
Отображать 10-дюймовый сенсорный цифровой дисплей
Основная функция Выход CC или импульсного тока/Управление вращением/Управление подачей проволоки/Управление защитным газом/Автоматический контроль длины дуги/Управление горизонтальным поворотом и т. д.
Класс защиты/изоляции IP21С/Х
Вес (без охлаждающей жидкости)
99 кг/218,2 фунта
Размер (мм) 1100*600*1250



WTS40
Свариваемый материал Углеродистая сталь, нержавеющая сталь, титановый сплав и т. д.
Форма соединения основной трубной решетки Промывочные трубки
Диаметр трубки (мм) Φ16~Φ38
Диаметр вольфрамового электрода Φ2,4
Скорость вращения горелки (об/мин) 0,5~1,0
Угол вольфрамового электрода (мм) Диапазон: Φ16~Φ28
Диапазон: Φ25~Φ38
Защитный газ Аргон
Охлаждение С водяным охлаждением
Расход охлаждающей воды (мл/мин) ≥600
Вес (кг/фунт) 3 /6,6
Размер (мм) 317*86*148
Номинальный сварочный ток 100 А, номинальный рабочий цикл: 70 %
Источник питания ВЗМ-400

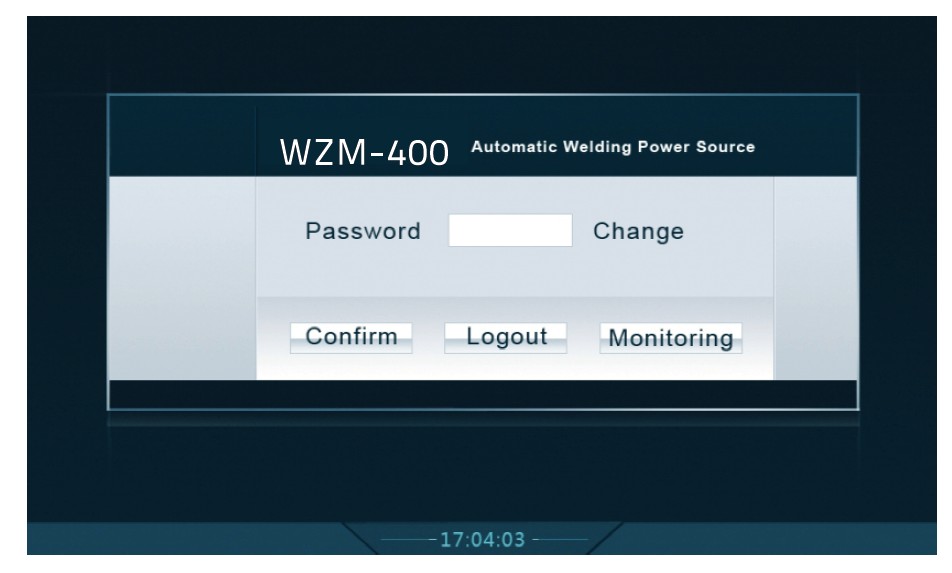

Интерфейс входа в систему управления пользователями

·Пользователю необходимо ввести пароль, изменить стандарт сварки, безопасно в использовании.

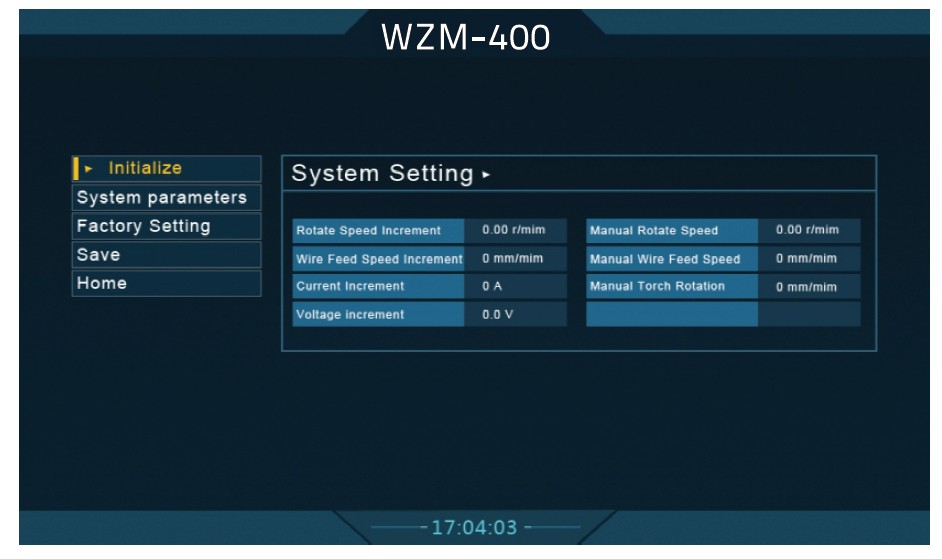

Интерфейс настройки системы

· Увеличение скорости вращения

· Ручная скорость вращения

·Скорость подачи проволоки

·Дюймовая скорость подачи проволоки

·Текущий рост

·Увеличение напряжения

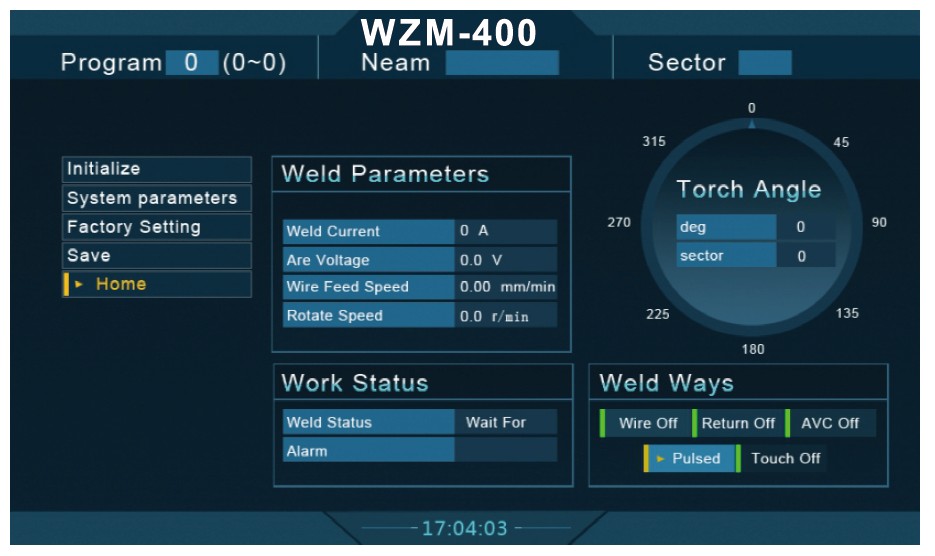

Интерфейс мониторинга сварки

· Мониторинг всего процесса сварки в режиме реального времени

·Проверка в режиме реального времени относительных параметров сварки, рабочего состояния, текущего положения, способа сварки и т. д.

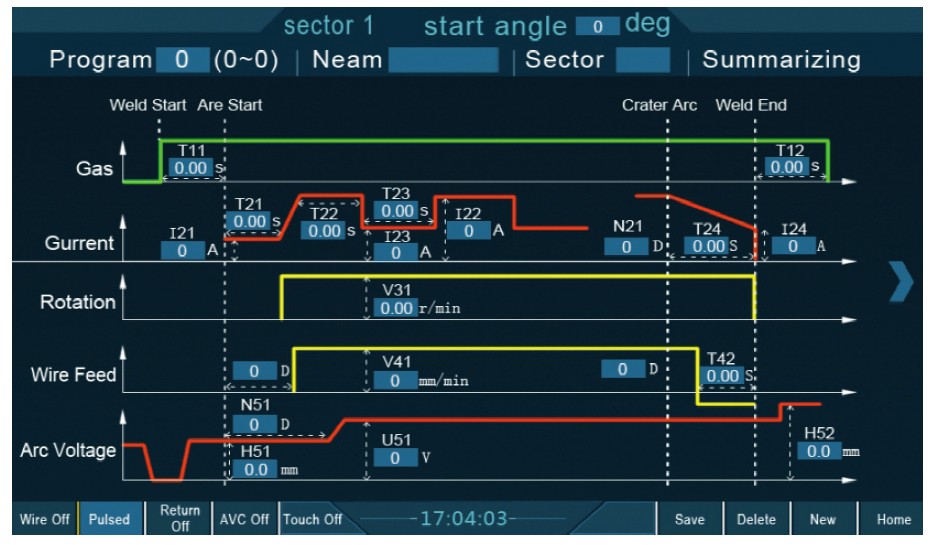

Интерфейс настраиваемых параметров сварки

·Время предварительной подачи газа

· Время после подачи газа

· Пиковый ток

·Базовый ток

· Пиковое текущее время

·Скорость подачи проволоки

·Длина дуги
