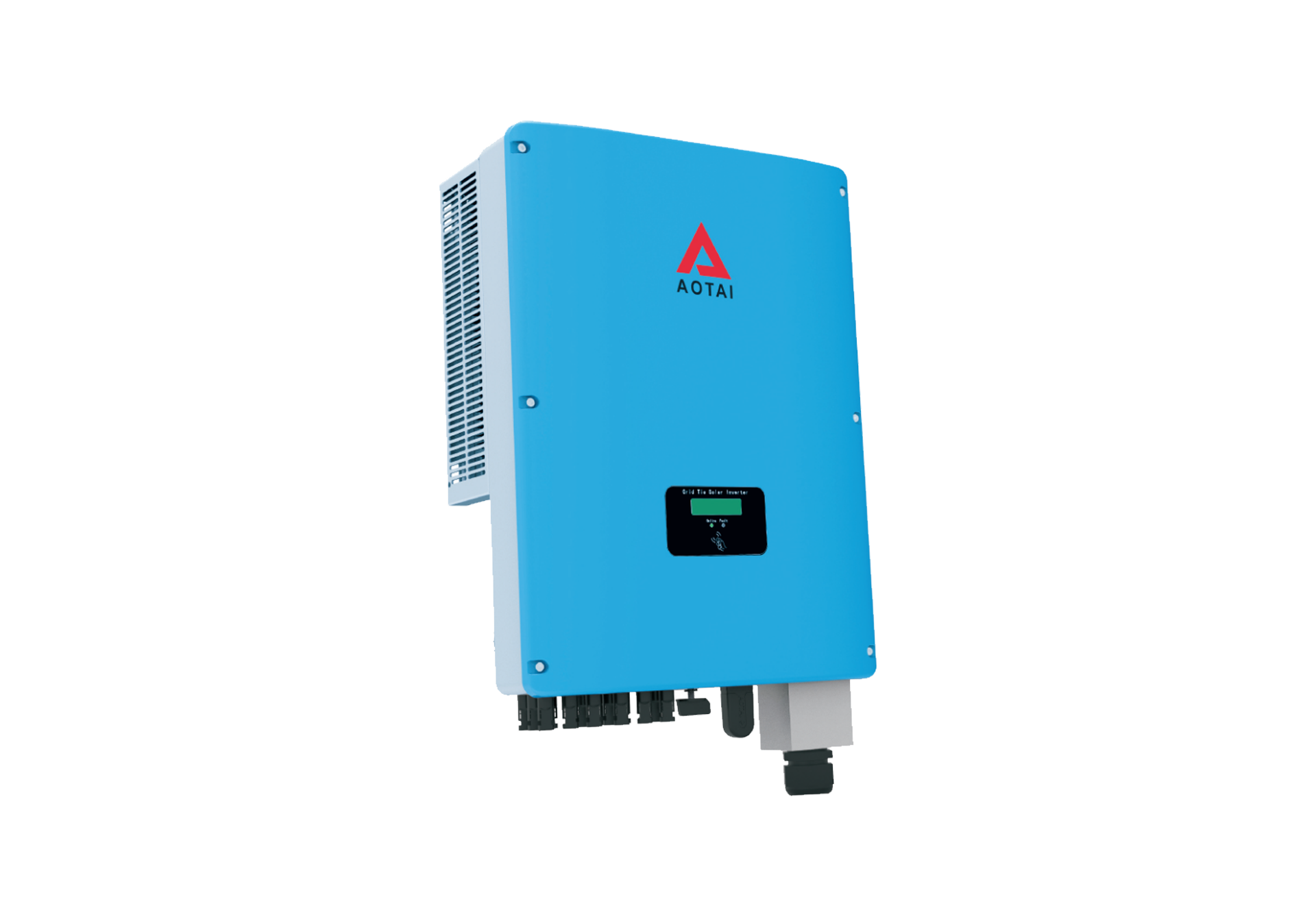

АСП-30/33/36/40КТЛЦ

Делиться:

Расследование
Функции
Технические характеристики
Заявление
Скачать

Гибкий дизайн

  • Мультикоммуникационный интерфейс: RS485, GPRS (опционально), Wi-Fi (опционально). Выключатель постоянного тока, прост в обслуживании и безопасен в использовании.

  • Интегрированные функции объединительной коробки и молниезащиты постоянного тока снижают стоимость системы для пользователей.

Эффективное преобразование

  • Бестрансформаторный, макс. КПД до 98,8%

  • Евро. КПД до 98,3%

  • Общий ток THD <2%

  • Трехуровневая технология управления SVPWM, увеличивает использование напряжения постоянного тока

Дружественный к сети

  • Функция LVRT Регулируемая реактивная мощность, коэффициент мощности от 0,8 с опережением до 0,8 с запаздыванием

  • Активная и пассивная защита от изолирования

Отличные качества

  • Сертификация CQC Gold Sun

  • Сертификация ТЮВ

  • Сертификация SAA

  • Сертификация CE

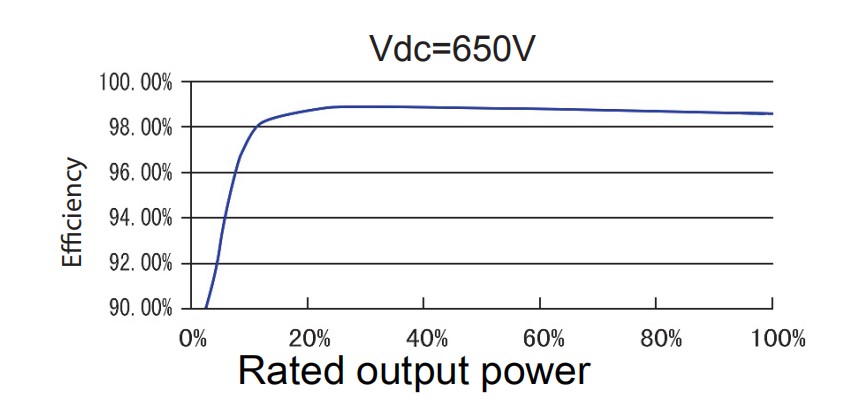

КРИВАЯ ЭФФЕКТИВНОСТИ

图片 9.png




Название модели 30КТЛЦ 33КТЛЦ 36КТЛЦ 40КТЛЦ
Вход
Макс. Входная мощность постоянного тока 36000 Вт 39600 Вт 43200 Вт 48000 Вт
Макс. Входное напряжение постоянного тока 1100В
Макс. Входной постоянный ток 45/36А 45/36А 45/45А 45/45А
Диапазон напряжения MPPT 650В
Рекомендуемое рабочее напряжение MPP 650В
№ MPPT 2
Макс. нет. строк на MPPT 3/2 3 4
Выход
Номинальная выходная мощность 30000 Вт 33000 Вт 36000 Вт 40000 Вт
Макс. выходная мощность 33кВА 36,3 кВА 39,6 кВА 44кВА
Макс. выходной ток 48А
53А 56А 65А
Номинальное напряжение сети 400В
Диапазон напряжения сети 310~480В переменного тока
Номинальная частота сети 50 Гц/60 Гц
Диапазон частот сетки 45–55 Гц/55–65 Гц
КНИ < 2% (при номинальной мощности)
Фактор силы >0,99 (ниже номинальной мощности)/регулируемый диапазон: 0,8 с опережением ~ 0,8 с запаздыванием
Подача постоянного тока < 0,5% (при номинальной мощности)
Системные данные
Макс. эффективность 98,7% 98,7% 98,8% 98,8%
Евро. эффективность 98,1% 98,2% 98,2% 98,3%
Диапазон влажности 0~100% без конденсации
Тип охлаждения Интеллектуальное принудительное воздушное охлаждение
Диапазон температур -25~+60°С
Энергопотребление ночью < 1 Вт
Макс. рабочая высота 4000м
Отображать Светодиодный индикатор/ЖК-дисплей (опционально)
Интерфейс связи Wi-Fi/RS485/GPRS (опционально)
Защита
Защита от обратной полярности постоянного тока Да
Защита от короткого замыкания Да
Выходная защита от перегрузки по току Да
Защита от перенапряжения на выходе Да
Контроль сопротивления изоляции Да
Обнаружение остаточного тока Да
Защита от перегрузки Да
Мониторинг сети Да
Островная защита Да
Температурная защита Да
Встроенный переключатель постоянного тока Да
Механические данные
Размеры (ШxВxГ) 522x482x209 мм
Масса 32 кг
Класс защиты IP66
Стандартный
Стандарт подключения к сети НБ/Т32004-2018; МЭК61727
Стандарт безопасности НБ/Т32004-2018; МЭК 62109-1/2
Электромагнитная совместимость МЭК61000-6-2/4

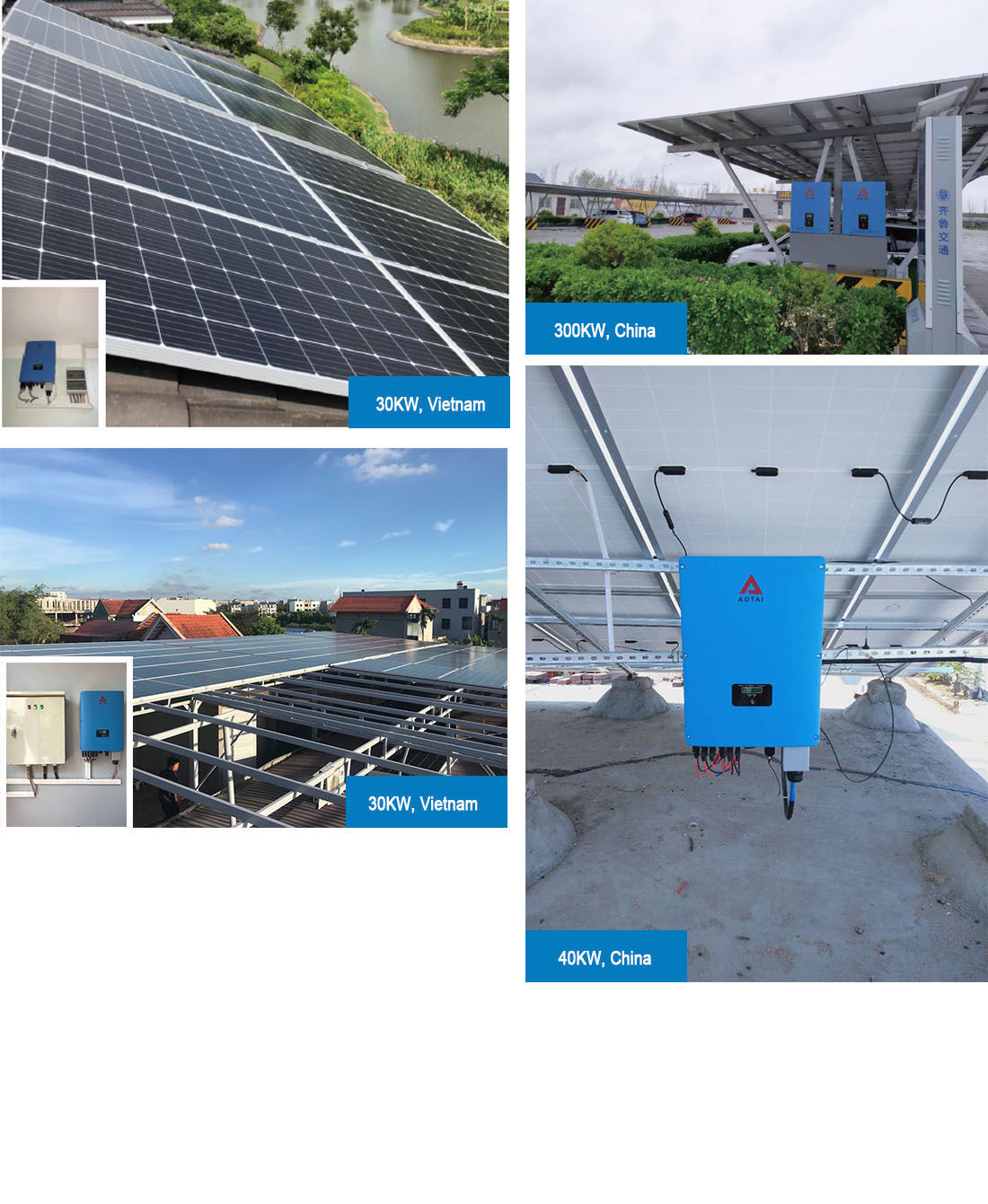

25 -40KTLC.jpg
