WZM400 Plus+WTS60II

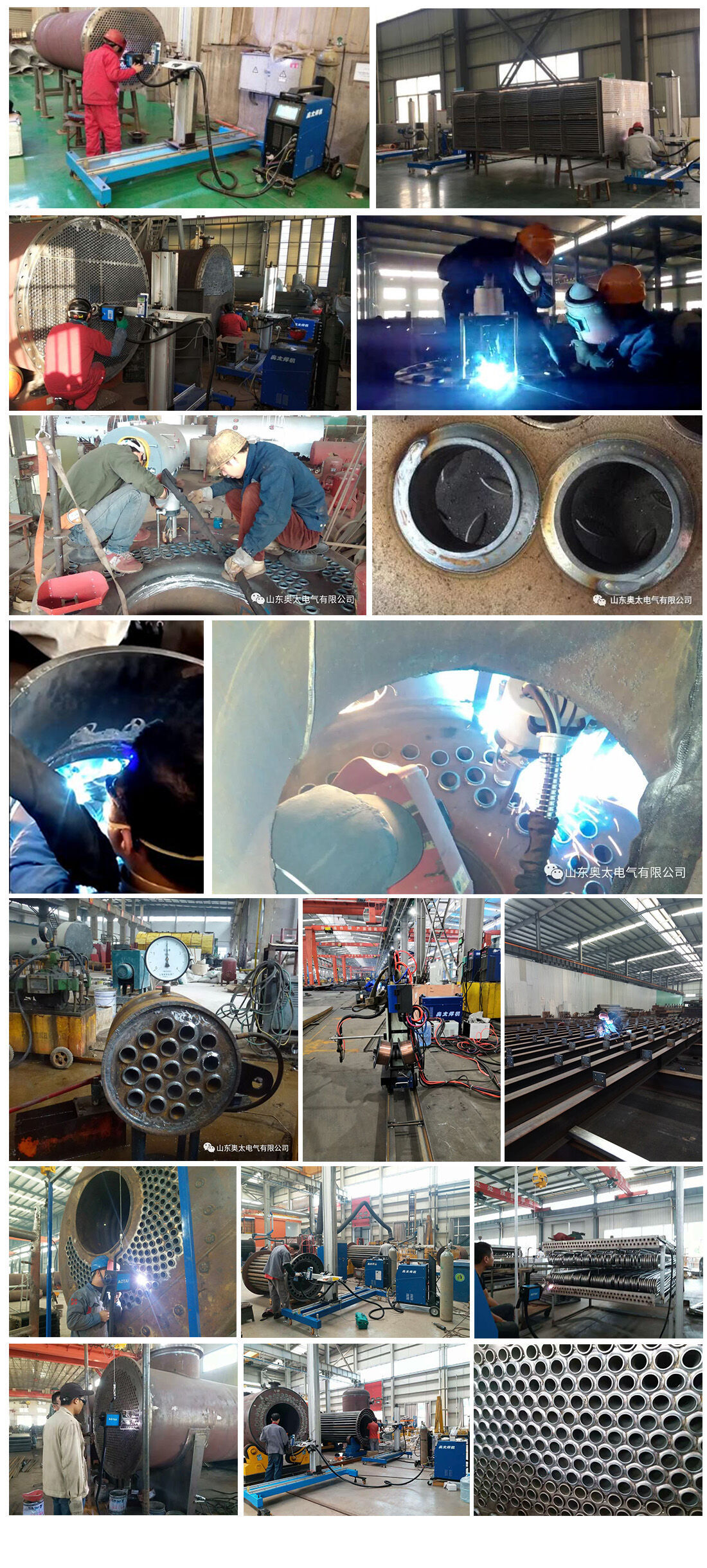

Орбитальная сварочная система: разработана для автоматической сварки труб с трубной решеткой во всех пространственных положениях. По сравнению с ручной сваркой она обеспечивает более высокую эффективность, надежность, удобство и эстетичный внешний вид шва.

Делиться:

Расследование
Функции
Технические характеристики
Заявление
Аксессуары
Скачать

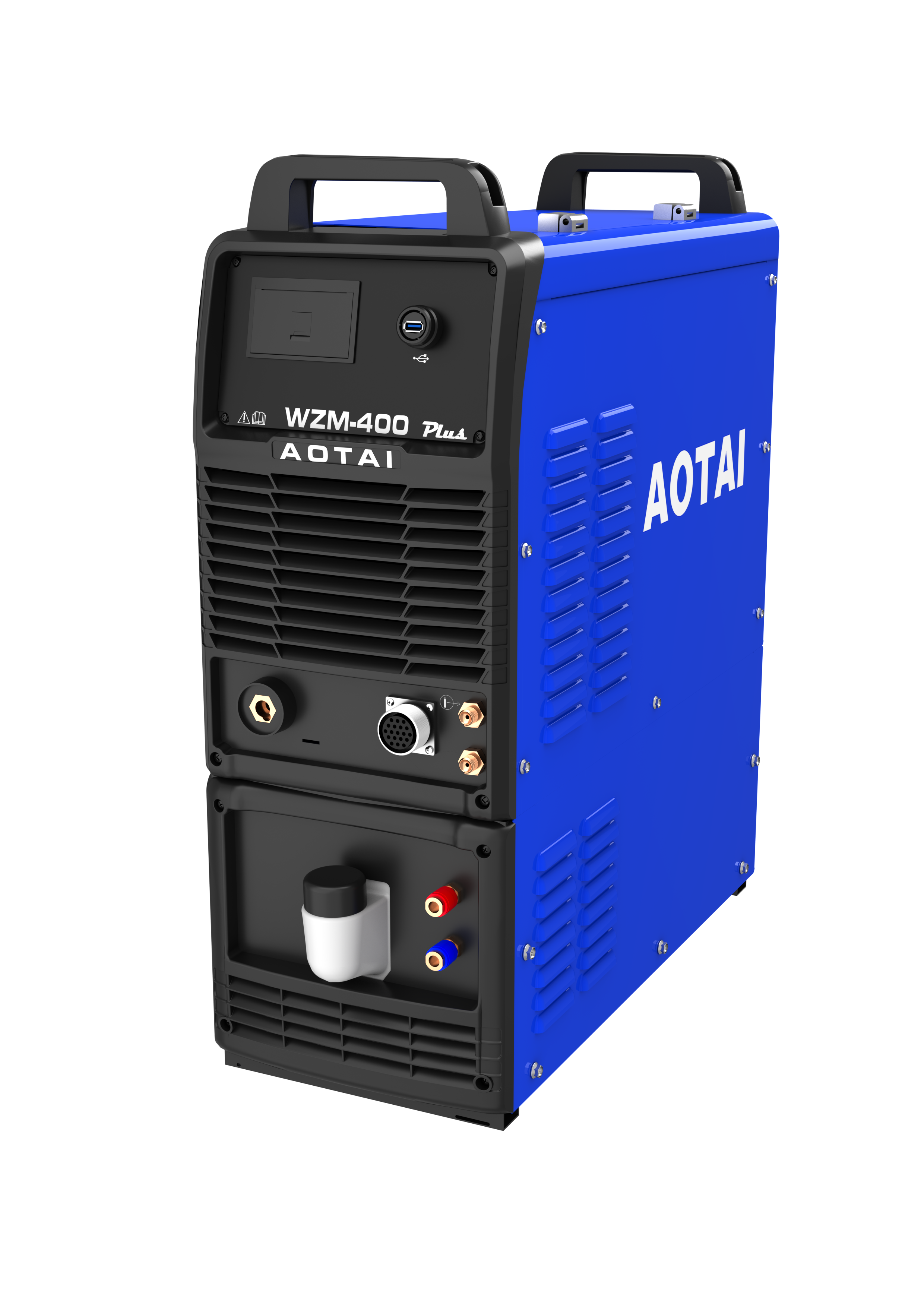

Характеристики и преимущества (источник питания WZM400 Plus)

Промышленный встроенный микроконтроллер обеспечивает полностью цифровое управление инвертором, гарантируя точный сварочный ток и стабильную координацию процесса

Усовершенствованный инвертор с мягким переключением снижает потери при переключении и тепловыделение, повышая эффективность и долгосрочную надежность

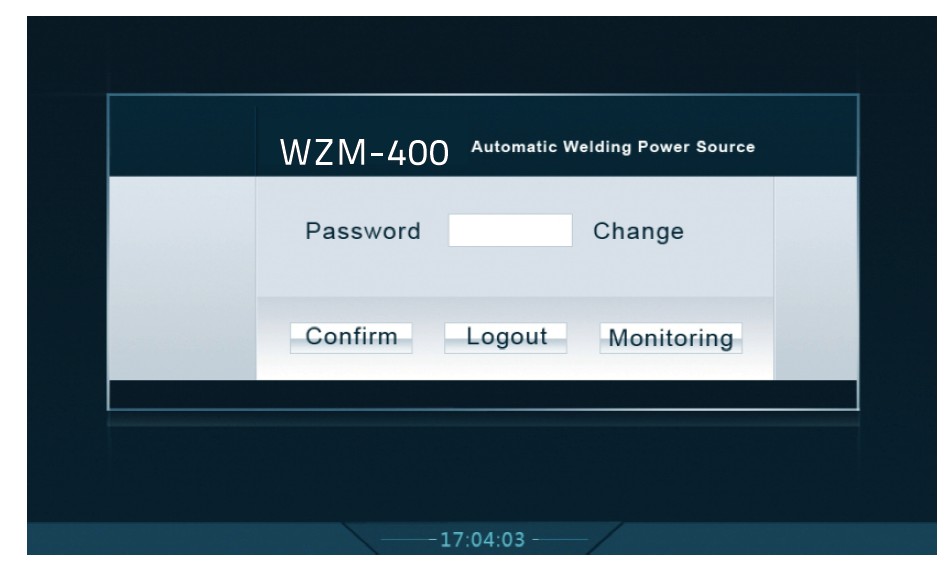

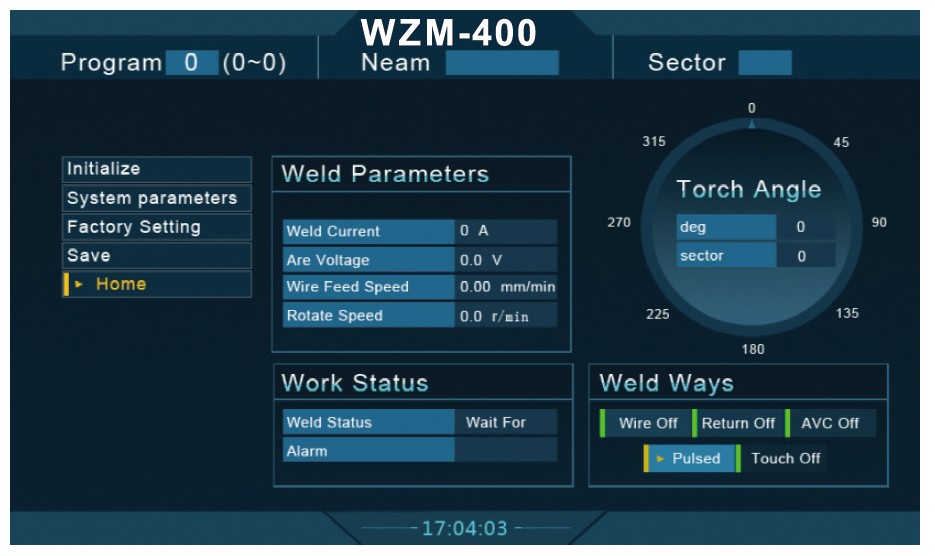

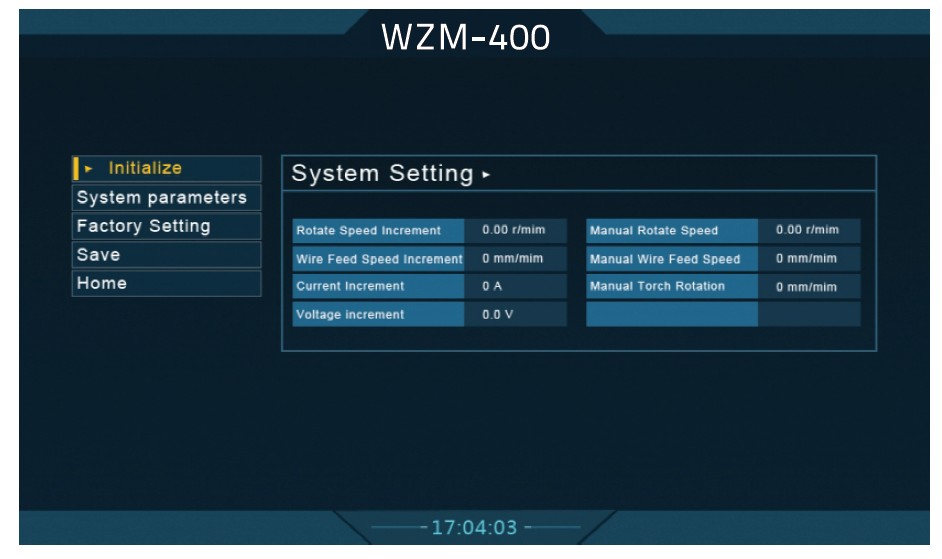

10-inch сенсорный интерфейс для интуитивного управления и визуализации процесса в режиме реального времени

Хранение до 100 сварочных программ с вызовом, редактированием и переключением одним нажатием для быстрого изменения настроек

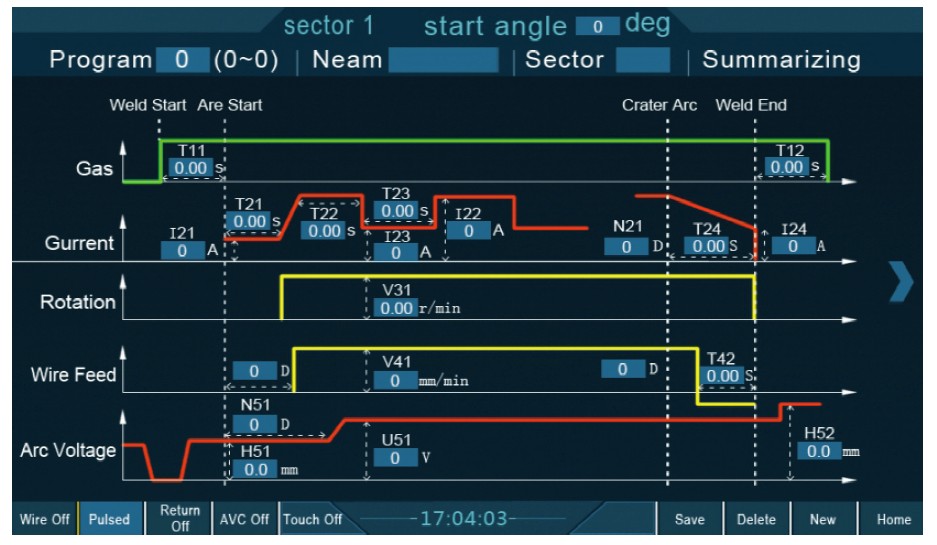

Поддержка до 16 независимых секторов управления для обеспечения стабильности сварки труб с трубной решеткой на 360°

Интегрированная конструкция, объединяющая источник питания, систему охлаждения и блок управления, обеспечивает компактность и удобство перемещения

Интеллектуальная система безопасности с мониторингом в режиме реального времени и защитой от перегрева, недостатка воды и аварийной остановки


Характеристики и преимущества (WTS60II)

  • Простота эксплуатации: сниженные требования к навыкам сварщика

  • Отличные сварочные характеристики и внешний вид шва

  • Конструкция без спутывания кабелей и шлангов: устройство бесконечного вращения для направляющей, водяного шланга, силового кабеля и газового шланга

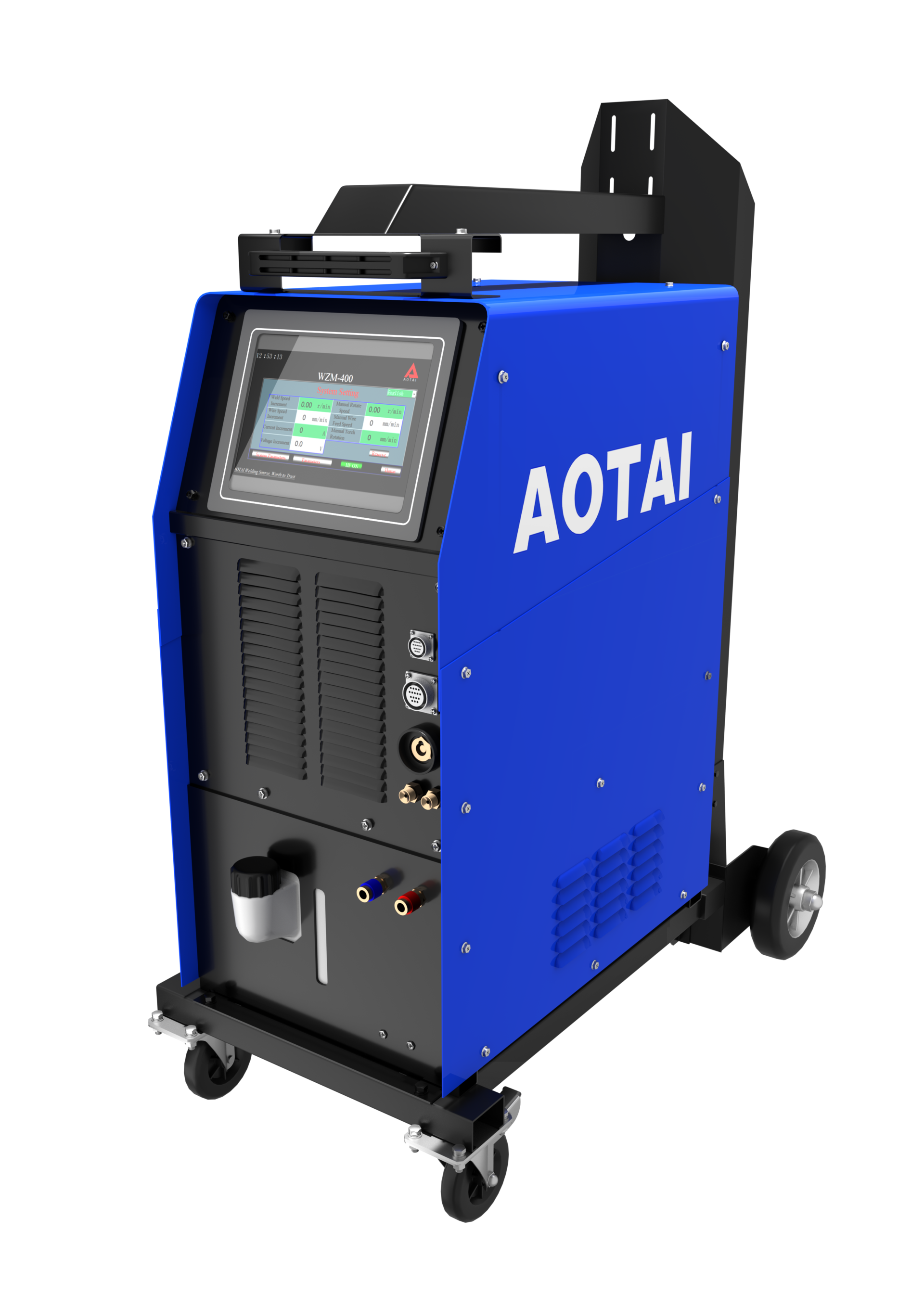

WZM400 Plus
НазначениеПозволяет выполнять TIG-сварку труб с трубной решёткой во всех пространственных положениях
Сварочный ток5-400A
Продолжительность включения (20°C)60%@400A 100%@315A
OCV70V
Номинальное входное напряжение/частота (В/Гц)AC380V±10%, 50Hz
Мощность13.5KVA
Охлаждение горелкиВстроенная система циркуляционного водяного охлаждения
ДисплейЦифровой интерфейс через сенсорный экран 10 дюймов
Функции управления

Постоянный ток /импульсный ток /Вращательное движение /Функция управления /Подача проволоки

движение /Управление защитным газом /Контроль длины дуги

Возможность сохранения программ100 секторов (с возможностью расширения)
Управление секторами16
Напор водяного насоса35m
Ёмкость водяного бака6L
Класс изоляции /Класс защитыH /IP21S
Масса (без охлаждающей жидкости) (кг /фунт)99 /218.3
Габариты (мм)1100*650*1250mm
Условия эксплуатацииТемпература в помещении:10℃~+40℃      Влажность:<95%


WTS60II
Тип соединения трубы с трубной решёткойВыступающая или заподлицо расположенная труба
Свариваемые материалыУглеродистая сталь, нержавеющая сталь, титановый сплав и т. д.
Диаметр трубы (мм /дюйм)16-80 /0.6-3.1(Для диапазона 60-80 необходимо заменить соответствующие механические детали. )
Максимальный сварочный ток (A)300
Диаметр проволоки (мм /дюйм)0.8 1.0 /0.031 0.039
Скорость вращения горелки (об/мин)0.35~6.0
Максимальная скорость подачи проволоки (мм /дюйм) (мм/мин)1800 /71
ОхлаждениеВодяное охлаждение
Вес (kg /lb)12.5 /27.5
ПВ (40℃)70%@300A
Габариты (мм)425*265*210


Название оборудования
ПозицияПозиция
Манипулятор
Ход по оси X (mm /inch)
750/29
Ход по оси Y (мм /дюйм)1900/75
Ход по оси Z (мм /дюйм)1200/47
Минимальная высота сварки (мм /дюйм)600/24

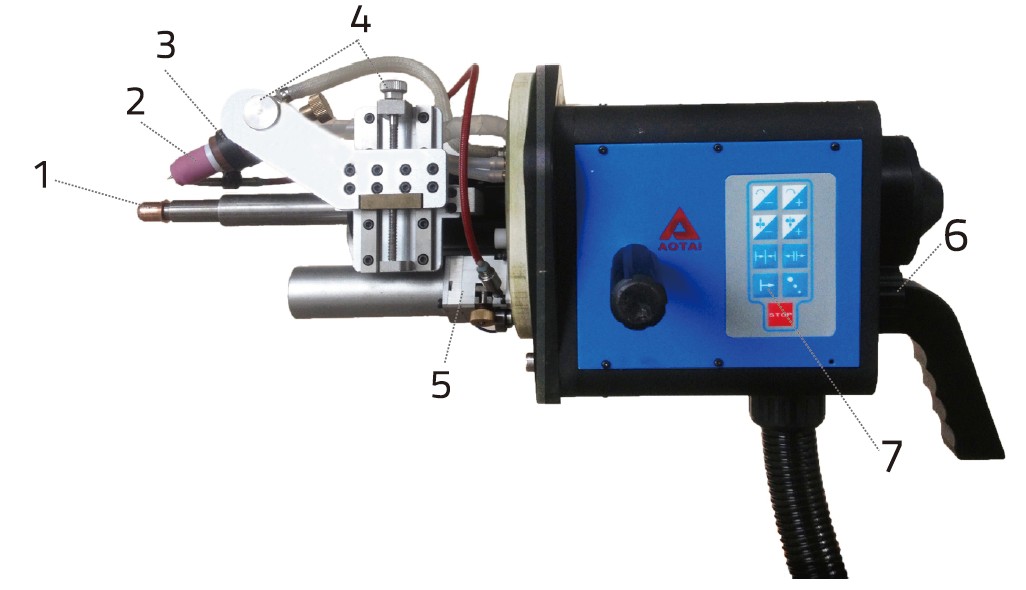

  1. Доступна медная центрирующая головка для труб всех диаметров  (предоставляется конечным пользователем; при диаметре более 60mm соответствующие детали оборудования должны быть изготовлены по индивидуальному заказу)

2. Стандартная TIG-горелка, удобная в обслуживании

3. Длительная непрерывная работа с циркуляционным водяным охлаждением

4. Ручка регулировки, простая настройка без инструментов, экономия времени и энергии

5. Интегрированный подающий механизм для использования катушки проволоки 1.0kg  (входит в комплект)

6. Автоматическое отслеживание длины дуги и ручная регулировка

7. Одно нажатие для запуска, после чего сварка автоматически выполняется до завершения. Эффективно и надежно
