Солнечный инвертор

‹

›

‹

  • АСП-15/17/20/23/25/28КТЛЦ

›

АСП-15/17/20/23/25/28КТЛЦ

Делиться:

Расследование
Функции
Технические характеристики
Заявление
Скачать

Гибкий дизайн

  • Мультикоммуникационный интерфейс: RS485, GPRS (опционально), Wi-Fi (опционально)

  • Интеллектуальный выключатель постоянного тока с принудительным воздушным охлаждением, простой в обслуживании и безопасный в использовании.

  • Цифровая технология управления DSP

Эффективное преобразование

  • Бестрансформаторный, макс. КПД до 98,8%

  • Евро. КПД до 98,2%

  • Общий ток THD <2%

  • Трехуровневая технология управления SVPWM, увеличивает использование напряжения постоянного тока

Дружественный к сети

  • Регулируемая реактивная мощность, коэффициент мощности от 0,8 с опережением до 0,8 с запаздыванием.

  • Активная и пассивная защита от изолирования

Отличные качества

  • Сертификация CQC Gold Sun

  • Сертификация ТЮФ

  • Сертификация SAA

  • Сертификация CE

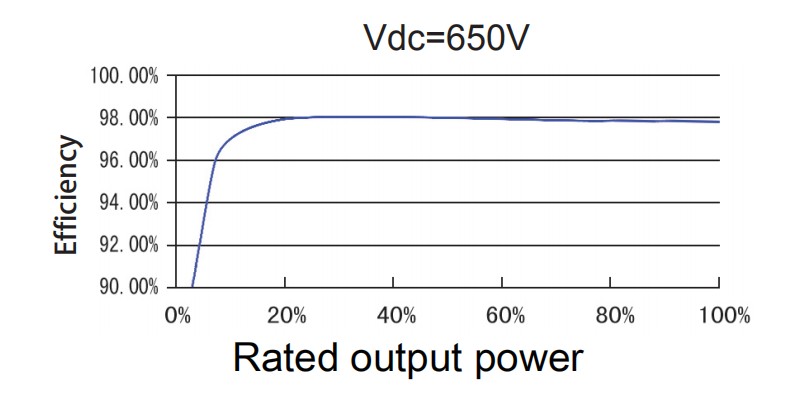

КРИВАЯ ЭФФЕКТИВНОСТИ

图片 7.png




Название модели 15КТЛ 17КТЛЦ 20КТЛЦ 23КТЛЦ 25КТЛЦ 28КТЛЦ
Вход
Макс. Входная мощность постоянного тока 19500 Вт 22600 Вт 26000 Вт 29900 Вт 32500 Вт 36400 Вт
Макс. Входное напряжение постоянного тока 1100В
Макс. Входной постоянный ток 18/30А 30/30А 36/30А 36/36А
Диапазон напряжения MPPT 180~1000В
Рекомендуемое рабочее напряжение MPP 650В
№ MPPT 2
Макс. нет. строк на MPPT 2/1 2
Выход
Номинальная выходная мощность 15000 Вт 17000 Вт 20000 Вт 23000 Вт 25000 Вт 28000 Вт
Макс. выходная мощность 16,5 кВА 18,7 кВА 22кВА 25,3 кВА 27,5 кВА 30,8 кВА
Макс. выходной ток 25А 28,3А 32А 36,5А 42А 45А
Номинальное напряжение сети 400В
Диапазон напряжения сети 310~480В переменного тока
Номинальная частота сети 50 Гц/60 Гц
Диапазон частот сетки 45–55 Гц/55–65 Гц
КНИ < 2% (при номинальной мощности)
Фактор силы >0,99 (ниже номинальной мощности)/регулируемый диапазон: 0,8 с опережением ~ 0,8 с запаздыванием
Подача постоянного тока < 0,5% (при номинальной мощности)
Системные данные
Макс. эффективность 98,7% 98,8%
Евро. эффективность 98,2%
Диапазон влажности 0~100%, без конденсации
Тип охлаждения Интеллектуальное принудительное воздушное охлаждение
Диапазон температур -25~+60°С
Энергопотребление ночью < 1 Вт
Макс. рабочая высота 4000м
Отображать Светодиодная индикация/ЖК-дисплей (опция)
Интерфейс связи Wi-Fi/RS485/GPRS (опционально)
Защита
Защита от обратной полярности постоянного тока Да
Защита от короткого замыкания Да
Выходная защита от перегрузки по току Да
Защита от перенапряжения на выходе Да
Контроль сопротивления изоляции Да
Обнаружение остаточного тока Да
Защита от перегрузки Да
Мониторинг сети Да
Островная защита Да
Температурная защита Да
Встроенный переключатель постоянного тока Да
Механические данные
Размеры (ШxВxГ) 427x439x212 мм
Масса 18 кг
Класс защиты IP66
Стандартный
Стандарт подключения к сети НБ/Т32004-2018; ICE61727
Стандарт безопасности НБ/Т32004-2018; МЭК62109-1/2
Электромагнитная совместимость МЭК61000-6-2/4



15 17 20KTLC.jpg
