Солнечный инвертор

‹

›

‹

  • АСП-80/90/100/110/125КТЛЦ

›

АСП-80/90/100/110/125КТЛЦ

Делиться:

Расследование
Функции
Технические характеристики
Заявление
Скачать

Гибкий дизайн

  • Мультикоммуникационный интерфейс: RS485, GPRS (опционально), Wi-Fi (опционально). Выключатель постоянного тока, прост в обслуживании и безопасен в использовании.

  • Интегрированные функции объединительной коробки и молниезащиты постоянного тока снижают стоимость системы для пользователей.

Эффективное преобразование

  • Бестрансформаторный, макс. КПД до 98,9%

  • Евро. КПД до 98,2%

  • Общий ток THD <2%

  • Трехуровневая технология управления SVPWM, увеличивает использование напряжения постоянного тока

Дружественный к сети

  • Функция LVRT HVRT

  • Регулируемая реактивная мощность, коэффициент мощности от 0,8 с опережением до 0,8 с запаздыванием.

  • Активная и пассивная защита от изолирования

  • Функция плавной регулировки активной мощности (0–100 %)

Отличные качества

  • Сертификация CQC Gold Sun

  • Сертификация ТЮФ

  • Сертификация SAA

  • Сертификация CE

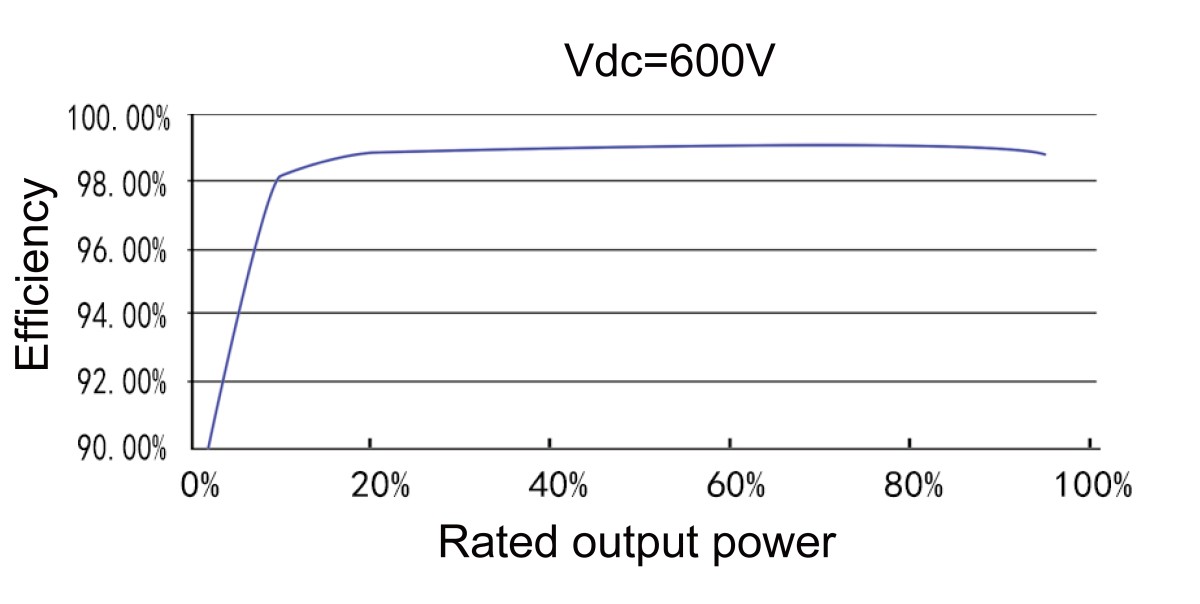

КРИВАЯ ЭФФЕКТИВНОСТИ





Название модели 80КТЛЦ 90КТЛЦ 100КТЛК 110КТЛЦ 125КТЛЦ
Вход
Макс. Входная мощность постоянного тока 120кВт 135кВт 150КВт 165кВт 187,5 кВт
Макс. Входное напряжение постоянного тока 1100В
Макс. Входной постоянный ток 30А*8 30А*9
 30А*10 30А*10 30А*10
Диапазон напряжения MPPT 200~1000В
Рекомендуемое рабочее напряжение MPP 600В
№ MPPT 8 9 10 10 10
Макс. нет. строк на MPPT 2
Выход
Номинальная выходная мощность 80КВт 90КВт 100КВт 110кВт 125кВт
Макс. выходная мощность 88кВА 99кВА 110кВА 121кВА 137,5 кВА
Макс. выходной ток 127А 142,9А
 158,8А 174,6А 199.3А
Номинальное напряжение сети 400В
Диапазон напряжения сети 310~480В переменного тока
Номинальная частота сети 50 Гц/60 Гц
Диапазон частот сетки 45–55 Гц/55–65 Гц
КНИ < 2% (при номинальной мощности)
Фактор силы >0,99 (номинальная мощность)/0,8 опережение ~ 0,8 отставание
Подача постоянного тока < 0,5% (при номинальной мощности)
Системные данные
Макс. эффективность 96,6% 98,6% 98,7% 98,7% 98,9%
Евро. эффективность 98,1% 98,1% 98,1% 98,1%
 98,2%
Диапазон влажности 0–100 % без конденсации
Тип охлаждения Интеллектуальное принудительное воздушное охлаждение
Диапазон температур -25~+60°С
Энергопотребление ночью < 1 Вт
Макс. рабочая высота 4000м
Отображать Светодиод/ЖК-дисплей (опционально)
Интерфейс связи RS485/Wi-Fi/GPRS (опционально)
Защита
Защита от обратной полярности постоянного тока Да
Защита от короткого замыкания Да
Выходная защита от перегрузки по току Да
Защита от перенапряжения на выходе Да
Контроль сопротивления изоляции Да
Обнаружение остаточного тока Да
Защита от перегрузки Да
Мониторинг сети Да
Островная защита Да
Температурная защита Да
Встроенный переключатель постоянного тока Да
Механические данные
Размеры (ШxВxГ) 1050x620x333 мм
Масса 89 кг
Класс защиты IP66
Стандартный
Стандарт подключения к сети НБ/Т32004-2018; МЭК61727
Стандарт безопасности НБ/Т32004-2018; МЭК 62109-1/2
Электромагнитная совместимость МЭК 61000-6-2/4
